在一般的聲道音響電路中，也就是平時所用的耳機，通常是要求左右均衡的，這直接會影響到音質。但是往往會因?yàn)橄嚓P(guān)元器件的離散性而導致在使用一段時間后發生變化，從而形成左右聲道的不協調，會造成立體聲效果不佳，為此在電位器的工作電路中，加入了平衡控制器來處理這種現象，接下來就具體的分析一下。

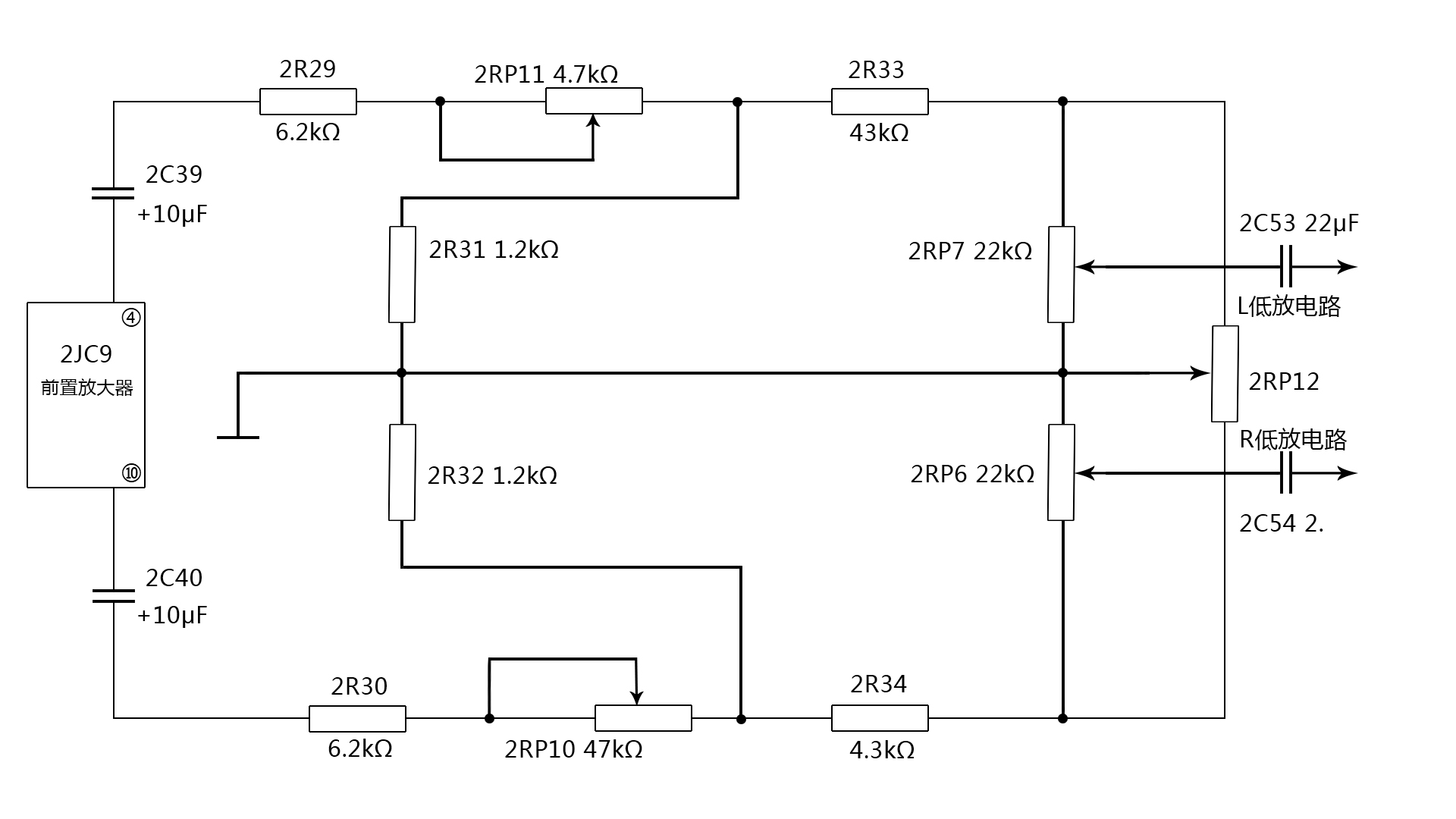

       如下圖所示，X型的單聯電位器構成的立體聲平衡控制器，這就是常見的控制器之一，電路中的2RP12構成其工作電路，它連接左右聲道的發達器輸出端，同時也是低放電路的輸入端。在工作中，左右聲道電路是分開工作的，但2RP12接在左右前置放大器輸出端，由于動片接地，所以隔離度的影響較小。但2RP12處在中心點的位置時，由于2RP7的接入，對兩聲道的型號有減弱效果，于是就起到了音量電位器的效果。但是將2RP12向上滑動時，2R33送來的左聲道型號大幅度衰減，信號減小的同時，輸出也自然減?。坏?RP12動片的下端阻值增大時，反之R聲道的信號減小，低聲道的輸出反而增大。因此，通過電位器2RP12的位置移動可以調節和改變左右聲道的輸出和彼此之間的音量平衡。

以上就是關于平衡單聯電位器的控制電路的分析了，希望對您有所幫助！歐凱鑫銳——國內優秀的單聯電位器代理商，更多詳情資訊請認準官方網站：http://www.qskychinese.com/，歡迎您前來咨詢！
